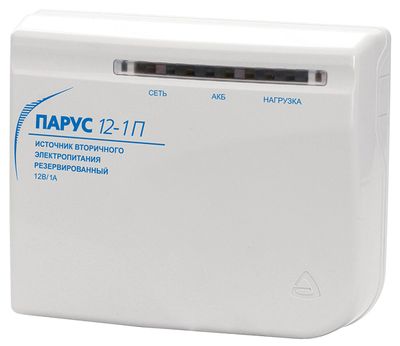

Парус 12-1П исп. 1 (Парус-4)

Особенности

Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ.
Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
Электронная защита:
- при переполюсовке АКБ;
- при КЗ;
- при перегрузке в нагрузке;
- от глубокого разряда АКБ.
Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
Для блокировки отключения выхода +12 В на плате установлен джампер J1.
Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Использование прибора

При срабатывании защиты от перегрузки ИВЭП отключается выход +12В, индикатор "+12В" мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа ИВЭП в режиме короткого замыкания или перегрузки.
В ИВЭП применен режим "плавного" включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В.
При глубоком разряде АКБ выход +12В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Технические характеристики

Постоянное выходное напряжение при наличии сети 13,5 - 14,0 В
Постоянное выходное напряжение при отсутствии сети 10,0 - 13,0 В
Величина напряжения пульсаций, не более 40 мВ
Выходной ток, не более 1,0 А
Допустимая перегрузка по току длительностью до 3 мин. при заряженном аккумуляторе, не более 1,5 А
Напряжение срабатывания защиты от глубокого разряда аккумулятора 10,5 ± 0,6 В
Напряжение питания сети переменного тока 187...242 В
Мощность, потребляемая от сети переменного тока (во всех режимах), не более 25 ВА
Номинальная ёмкость встроенного аккумулятора 1,2 Ач
Диапазон рабочих температур +5...+45 °С
Относительная влажность воздуха при +40 °С, не более 93 %
Средняя наработка на отказ, не менее 40 000 ч
Масса без аккумулятора, не более 1 кг
Габаритные размеры 185х150х70 мм
Срок службы, не менее 10 лет
